Elka Panther 100 メンテナンス2
|
本配線作業をしやすくするために分解します。トーンジェネレータなどの基板を全て外して
タブボタン部、基板設置部も外します。

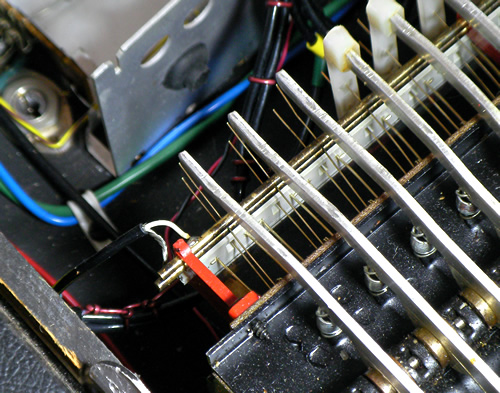

接点ピンをチェックすると、ピンホルダーが取れかかっていたり完全に取れてしまってる箇所あり。音の鳴りっぱなし及び不出音の原因と考えられるのでホルダーをすべて外してチェック&補修することにします。

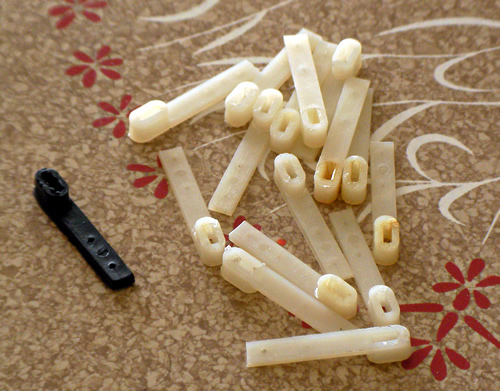

外したホルダー群です。ほとんど割れたりヒビ入りだったので耐衝撃接着剤で補修。黒いホルダーは粘度プラスチックで自作しました。
