Fender Contempo Organ メンテナンス3 Complete!
|
●5 1/3' QUINT音色
→Bb5の音が出ない
→F5以降の音色に不具合
●4' STRING音色でF5の音が出ない

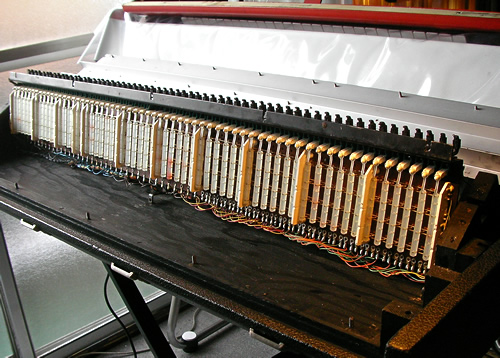

接点バーの劣化が原因だろうということで、まず不具合箇所をクリーニング後、接点復活剤を塗布しましたが、状態変わらず。
次の作戦として接点バーを取り替える予定でしたが、同じ太さのメッキ線が見つからなかったので、接点バーを本体から取り外し念入りにクリーニングし、劣化してる部分の裏がKey接点に当たるようにセットしてみることにします。

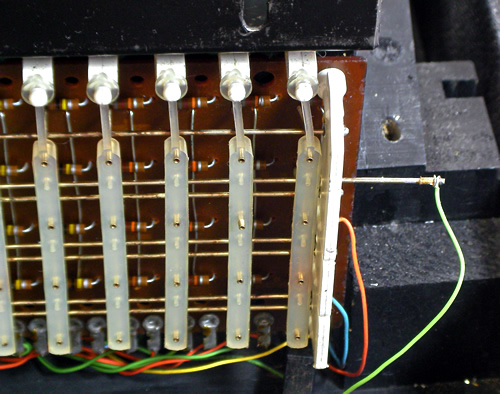

取り外した接点バー
しかし!それでも音出ず。。
回路図とにらめっこすること1時間(くらい)。不音の箇所だけ特別な配線がなされてることに気付きました。早速その部分をチェックすると接触不良を発見!!修復して無事に音出ました。
→F5以降の音色に不具合
これはやはり仕様でした。音色によって高音部の音色が変化するようです。
各音色の有効音域を下記しておきます。
CELLO 16' … C1〜C6
DIAPHONE 16' … C1〜C6
DIAPHONE 8' … C1〜G5
STRING 8' … C1〜B5
CLARINET 8' … C1〜G5
QUINT 5 1/3' … C1〜E5
STRING 4' … C1〜B4
PRINCIPAL 4' … C1〜B5
最後にアース線端子を新たにセットして完了!
今回、オリジナルのエクスプレッションペダルを使用しないように改造してますが、ギター用のフェンダー Volume-Toneペダルをアウトプットにつなげば、同様にコントロールできます。このペダル、リイシューものですが残念ながらすでに生産終了。しかしebayで新古品見つけました。近日中に入荷予定ですので一緒にいかかですか?
