2012年 08月 10日
Ace Tone TOP-5 メンテナンス2
|
さて今回はエクスプレッションペダルジャックの設置です。

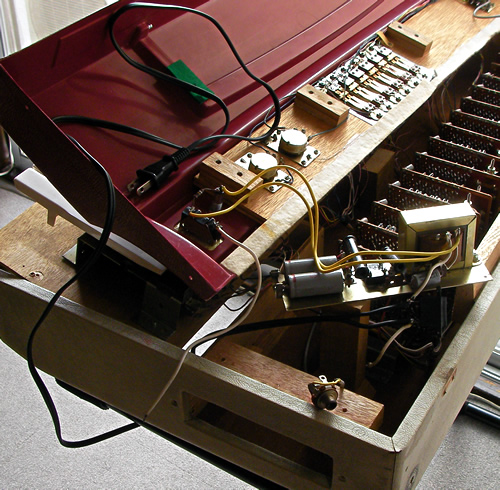

回路的にはマスターボリュームとアウトプットの間、物理的には右サイド鉄板パネルのアウトプットジャックとヒューズジャックの間に設置することにして、設置穴を開けるためトランス部と共に鉄板パネルを取り外します。
TOP-5の電源ケーブルが昔の扇風機に付いてる家電のコードみたいで楽器ぽくなく、しかもかなり経たってるので鉄板パネルはずしついでにブラックなシンプルコードに交換しました（その昔ぽいのがいいという話もありますが。。）

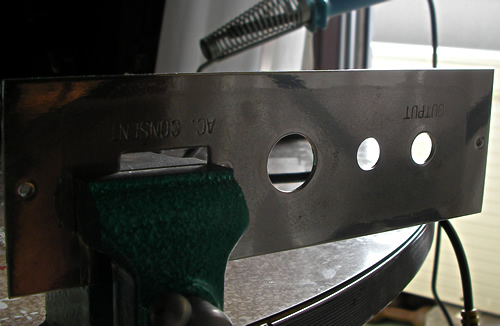

万力に挟んで電気ドリルとヤスリで削っていきます。鉄板の穴開けは大変でした。写真は穴開け完了後です。なんだか、最近、穴ばかり開けてます。まぁそういう時期なのでしょう。仕事に穴開けないようにしなければ。。

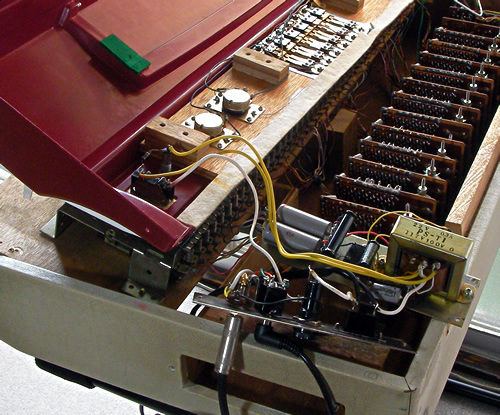

ケーブルつないでパネルに設置。トランス部＆鉄板パネルを元に戻す前にテストします。ペダル、ちゃんと効いてますよ。スイッチ式ジャックでペダル端子INしてない時は通常動作です。

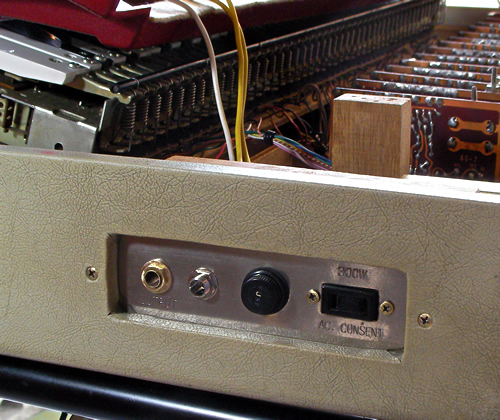

エクスプレッションペダルジャック（左から２つ目）設置作業完了！パネルもピカピカに磨いときました。
→Ace Tone TOP-5
回路的にはマスターボリュームとアウトプットの間、物理的には右サイド鉄板パネルのアウトプットジャックとヒューズジャックの間に設置することにして、設置穴を開けるためトランス部と共に鉄板パネルを取り外します。
TOP-5の電源ケーブルが昔の扇風機に付いてる家電のコードみたいで楽器ぽくなく、しかもかなり経たってるので鉄板パネルはずしついでにブラックなシンプルコードに交換しました（その昔ぽいのがいいという話もありますが。。）
万力に挟んで電気ドリルとヤスリで削っていきます。鉄板の穴開けは大変でした。写真は穴開け完了後です。なんだか、最近、穴ばかり開けてます。まぁそういう時期なのでしょう。仕事に穴開けないようにしなければ。。
ケーブルつないでパネルに設置。トランス部＆鉄板パネルを元に戻す前にテストします。ペダル、ちゃんと効いてますよ。スイッチ式ジャックでペダル端子INしてない時は通常動作です。
エクスプレッションペダルジャック（左から２つ目）設置作業完了！パネルもピカピカに磨いときました。
→Ace Tone TOP-5
