2013年 03月 01日
Ace Tone TOP-6 メンテナンス1
|
まずクリーニングです。作業しやすいようにコントロール部を外して内部掃除、外部金属部品の錆取りします。

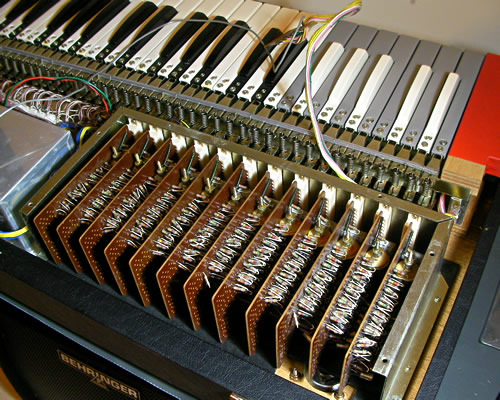

次に(1)Eb、Gの全Keyの音出力せず、の不具合チェックです。トーンジェネレータ部を調べます。基板を全部外すとコネクター部が割れてる箇所あり。接点部の金具も飛び出してます。
耐衝撃の瞬間接着剤で補修し、弾力性のある樹脂素材で割れやすい箇所を補強しておきます。念のため割れてないコネクターも同様に補強しました。
基板の接点部をクリーニングし、コネクターにセット。
コントロール部と接続して音出ししてみます。すべてのKey出力です。(1)のメンテ終了。
Ace Tone TOP-6
→http://organ69.net/og040.shtml
次に(1)Eb、Gの全Keyの音出力せず、の不具合チェックです。トーンジェネレータ部を調べます。基板を全部外すとコネクター部が割れてる箇所あり。接点部の金具も飛び出してます。
耐衝撃の瞬間接着剤で補修し、弾力性のある樹脂素材で割れやすい箇所を補強しておきます。念のため割れてないコネクターも同様に補強しました。
基板の接点部をクリーニングし、コネクターにセット。
コントロール部と接続して音出ししてみます。すべてのKey出力です。(1)のメンテ終了。
Ace Tone TOP-6
→http://organ69.net/og040.shtml
