Ace Tone TOP-6 メンテナンス2

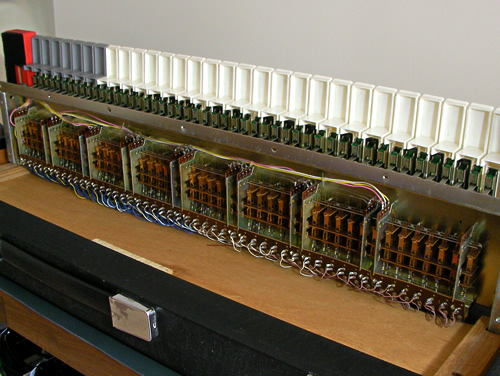

次は接点クリーニングです。鍵盤を外してKey接点をクリーニングします。
16',8',4'の３列接点ですね。

コントロール部の接点もきれいにしていきます。

以下３つの不具合は、おそらくスライダー接点の不良によるものと思われます。
(2)VIBRATO SPEEDスライダーの効きが不安定
(3)16BASS,8BASSスライダーの効きが不安定（ガリもあり）
(4)その他全てスライダー操作でガリ

すべてのスライダー部のカバーをはずし接点チェック。かなり汚れてますね。クリーニングしてスライダー接点用の潤滑剤を塗布しておきます。

接続ジャック関連の接点もクリーニング。

鍵盤部と接続して音出しテスト、(2)(3)(4)の不具合修復です。
