Elka Panther 100 メンテナンス１

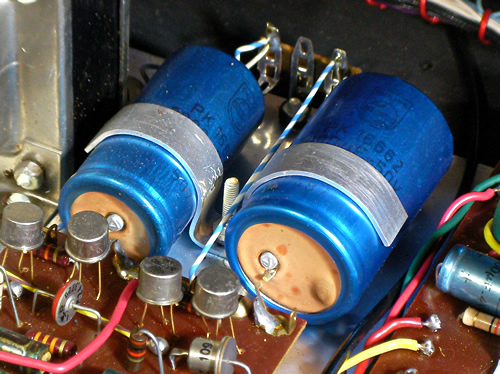

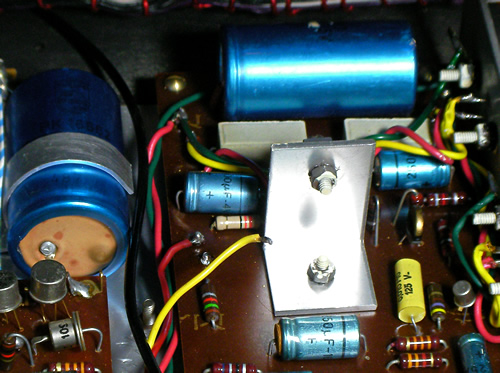

まずはコンディションチェックです。が、電源ONすると「ブー」というノイズ。まずはそこから修復します。電源部をチェックすると平滑コンデンサが断線してました。→修復

Elka Panther 100はスピーカー内蔵なので、そのまま音出しできるのですがボリュームの効かないKEYがあって大音量で出力されるため、とりあえずスピーカーへのラインをOFFしておきます。

アンプにつなげてチェックしていきます。

(1)16' BASS BOURDONオン：ベース鍵盤部出力せず。
(2)16' BOURDON/STRINGSオン：F1〜E3出力せず。F3以降出力するがボリューム効かない。G#4出力せず。
(3)8' FLUTE/DIAPASON/STRINGS/TRUMPETオン：F1,D#2出力せず。G#4鳴りっぱなし。F3以降出力するがボリューム効かない。

回路図がないので、配線をさぐりさぐりのメンテとなりそうです。

Elka Panther 100
→http://organ69.net/og039.shtml
