VOX Jaguar V304 E2 メンテナンス3

(2)FLUTE音色タブが効かない
このメンテからやっていきます。まず断線したチョークコイルを外します。

同じインダクタンスのコイルを設置。脚付きなので直接基板に設置できて安定しますね。作業中の断線、コンデンサの脚折れなども修復しておきます。

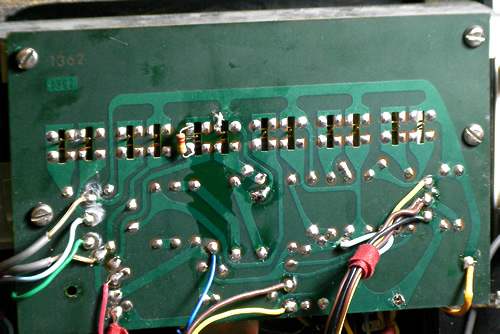

基板をセットしてテストしたところ、FLUTE音色タブONで発音するようになりました。が…、FLUTEタブOFFの時に他の音色タブが効かなくなりました。チョークコイルの抵抗値が変わったためFLUTEオフの時に信号の流れを邪魔してるようです。テスターで抵抗値を探りFLUTEオフの時のラインに新たに抵抗をセット。→全タブのON/OFF正常動作です。オリジナルよりちょっとパワーあるかな。結果オーライですね。

(1)電源ランプが点かない

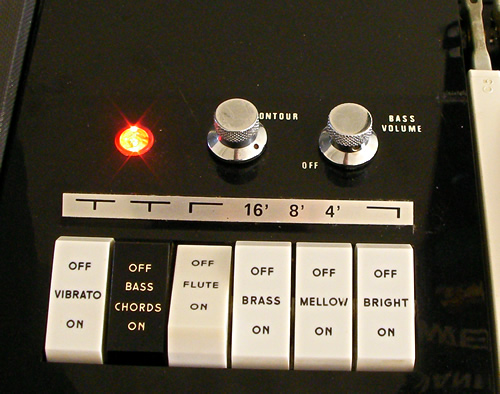

玉の切れたパイロットランプを赤色LEDと交換します。明るいですねー。

本体にセットしてみます。GOODです！
あ、オリジナルの音色プレートを海外サイトで見つけました！早速フライングゲットして設置。これで外装はフルオリジナルです。

VOX Jaguar V304 E2
