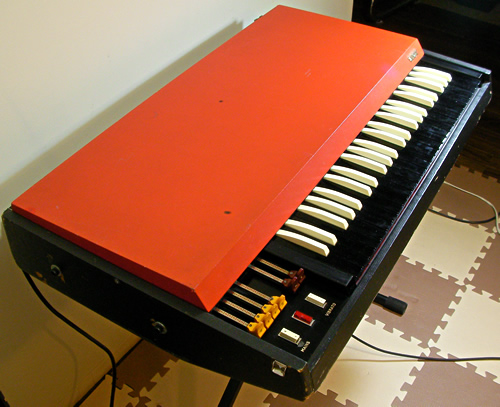

VOX Continental Organ V301J オーバーホール

VOX Continental Organ V301J以下の不具合のメンテおよびオーバーホール作業です。

(1)不出音：16'のC1 Eb全部

まず16'のC1の不出力のメンテです。音源基板からは出力されてるので配線をチェックしたところ断線を発見、修復しました。
Ebの不出は音源基板からも出力されてないため、基板をチェックします。電圧が正しく供給されてないため、ハンダの補修および可変抵抗ポッドの交換＆調整、トランジスタチェックを行い、修復しました。
次にオーバーホール作業です。全音源ボードの電解コンデンサ、および可変抵抗ポッドを交換。接点のクリーニングを行います。
本体にセット。
電源部の電解コンデンサの交換。
交換後です。
交換した電子部品
Key接点のクリーニング。
ピッチ調整して完了。
テスト動画です。



電源ON状態で長時間の動作チェック後、お客様に返却です。
