Ace Tone TOP-6 メンテ依頼［mt033］

■メンテ内容
(1)電源入るけれど出力いっさいしない
(2)音源基板コネクター補修
(3)チューニング
(4)その他

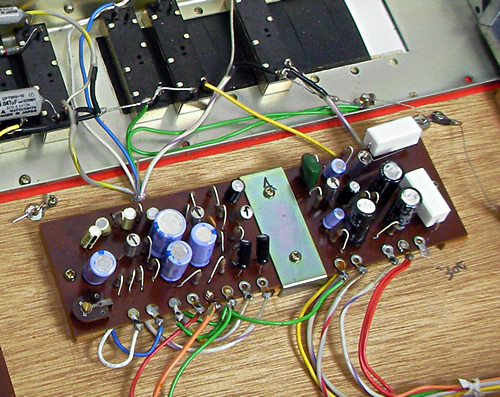

内部チェックすると破損した部品あり（セメント抵抗）。交換します。

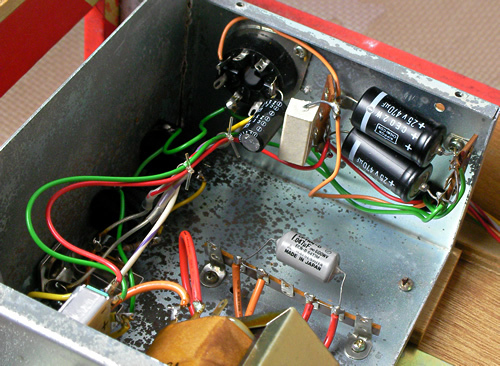

この状態で再度出力チェック。状態変わらず。供給電圧チェックすると少しだけ過剰電圧となってました。電源部をチェック。ここにも粉をふいたセメント抵抗あり。平滑コンデンサの機能が低下していたので、それぞれ交換。

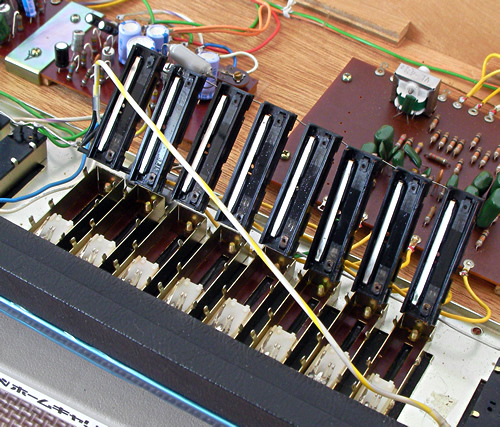

再度出力チェック。メインボリュームとトーンボリュームを動かすと音が出る瞬間あり。スライダー部をチェックします。
かなり汚れています。また潤滑に使われたグリスが接点を浮かせてしまってます。クリーニングします。
通常のやり方ではここまでが限界。まだ汚れというか接点バーが劣化で表面が凸凹しています。出力テストしてみましたがガリノイズ、パチパチノイズ、さらにスライダーの位置によっては音が出なくなるという。さて、どうするか。スライダーごと交換するしかないか…。ネットで探してみましたが汎用品で同じサイズのスライダーは見つからず。しかもこのスライダー、本体に溶接されてるぽい（実は後の検証でネジ留めされてることが分かりましたが、交換するには本体から基板部全部を取り外す必要があり、二次故障の危険性も）。とりあえずサイズが一番近いスライダーを見つけて交換するか。。音は出るようになるがスライダー操作感覚が違ってくるし。どうせ交換するならということで、スライドバーの研磨にチャレンジしてみました。結果、うまくいきました。これを13個すべてのスライダーに実施。ガリもなく接触不良も解消。ひとつスキルアップしました＾＾
次に音源基板コネクタの修復＆補強。
出力チェックするとC1〜B1の反転鍵盤で8'音色の出音が小さい。回路を調べるとBASSスイッチOFFの時の接触不良でした。スイッチONも接触不良気味だったので合わせてクリーニング。
その他、鍵盤接点のチェック、チューニングして作業終了。
テスト動画です。
